Großer Reinraum mit 88 Filter-Fan-Units

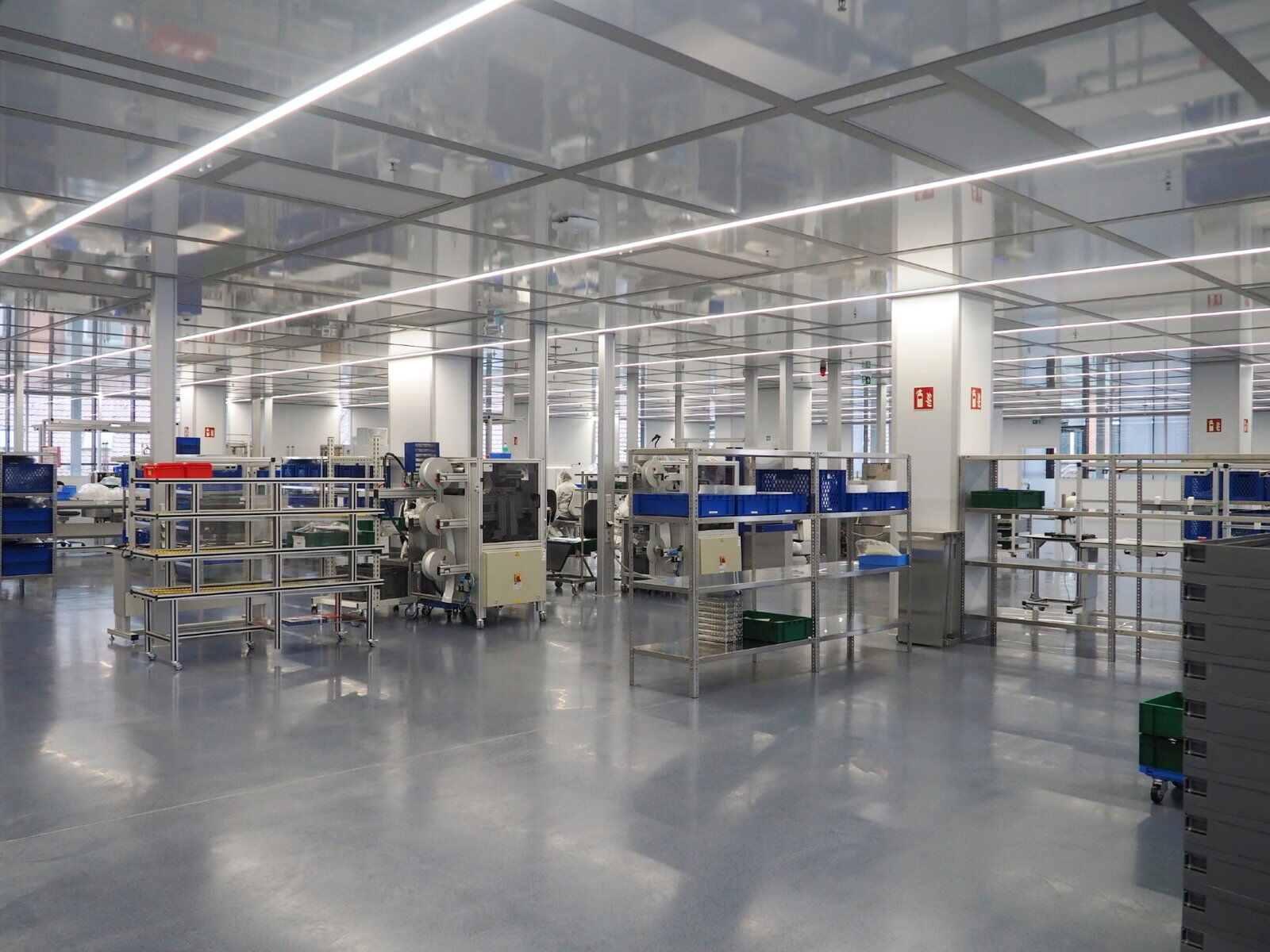

Aesculap bewahrt die alte Baustruktur mit Bedacht. Dafür müssen immer wieder neue Belegungskonzepte erarbeitet werden. Das zeigt sich nun auch in den Räumlichkeiten der ehemaligen Betriebskantine. Essen ist dort mittlerweile absolut verboten und sogar das Sprechen wird auf ein Minimum reduziert. Denn die ehemalige Kantine ist heute ein hochmoderner Reinraum. Für die Endfertigung von sterilen chirurgischen Instrumenten und medizintechnischen Komponenten investierte das Unternehmen in die bisher größte und modernste Reinraumanlage des Werksgeländes. So entstand eine kontrollierbare Umgebung, die die empfindlichen Produkte während der Produktion vor Kontaminationen schützt. Das Reinraumsystem erreicht die ISO Klasse 7 und 8 und wird mit 88 Filter-Fan-Units betrieben, die mit ULPA 15 Hochleistungsfiltern für den Eintritt und die Zirkulation reinster Luft sorgen.
Modulares System

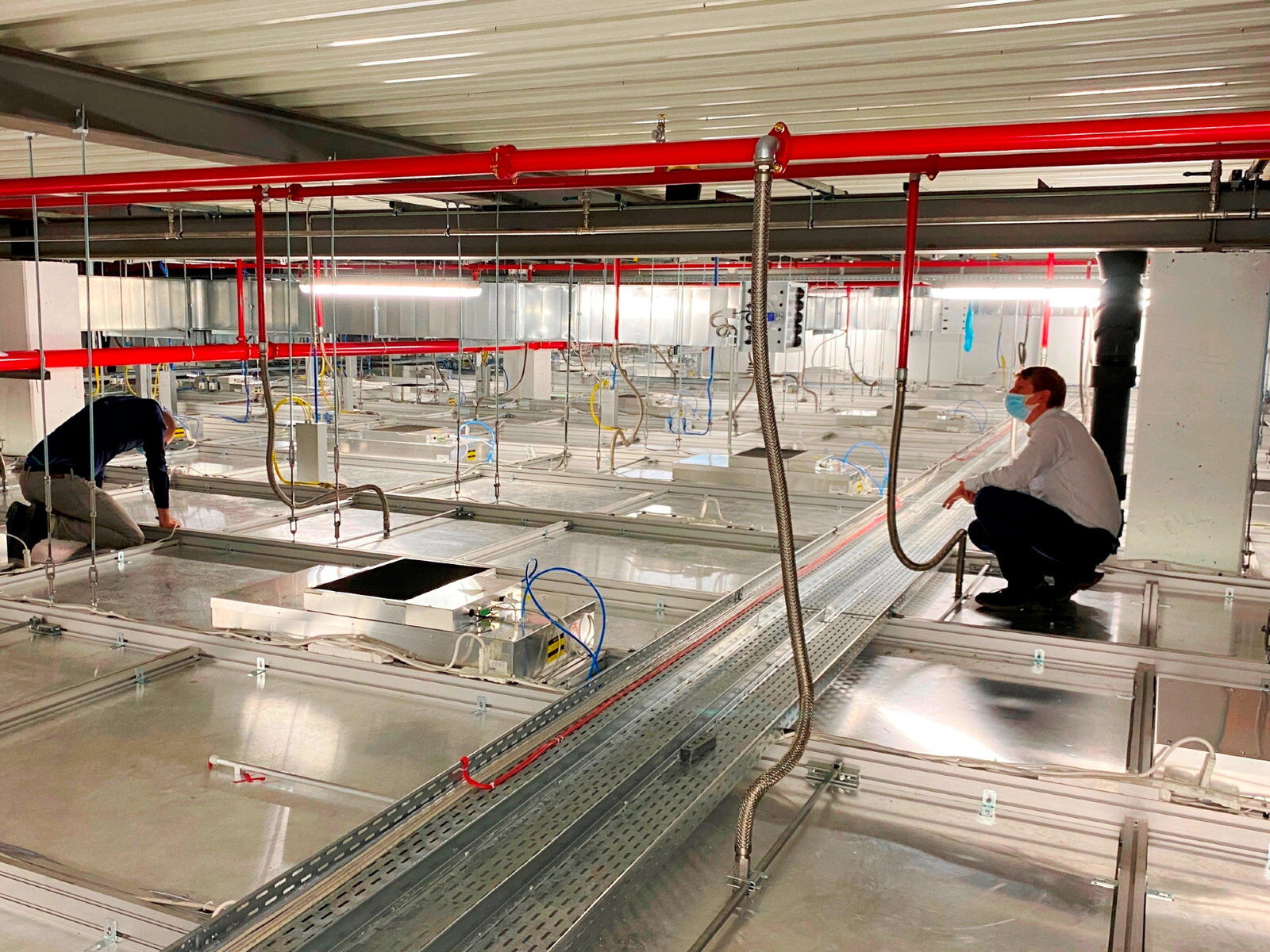

Bis die Arbeit vor Ort aufgenommen werden konnte, lag eine lange Zeit der Planung und des Umbaus vor allen Beteiligten. Zu Beginn wurden die Räume vollständig entkernt und erweitert. Der neue Reinraum ist großzügig ausgelegt und auf Wachstum ausgerichtet. Eine mögliche Erweiterung wurde bereits vorgesehen und mit den erforderlichen Anschlüssen versehen. Mit der Detailplanung, der Lieferung und dem Aufbau des Reinraums wurde die Reinraumfirma Schilling Engineering beauftragt. Durch die Modularität ihres eigenentwickelten Systems CleanMediCell können die Anforderungen an zukünftige Erweiterungen, ohne tiefgreifende Umbaumaßnahmen, erfüllt werden. Mediensäulen versorgen den großen Reinraum mit Anschlüssen über die Decken. Bei einer Erweiterung können die Anschlüsse in den begehbaren Decken vorbereitet werden, so dass der Reinraum nur kurz geöffnet werden muss und es damit nur zu geringen Unterbrechungen der Produktion kommt.
Für die flexible Erweiterung wurden zudem die Reinraumwände doppelt beplankt, so dass auch eine erweiterte Medienversorgung über die Wände einfach installiert werden kann. „Wir haben den Reinraum für die nächsten 10-15 Jahre geplant. Ungefähr ein Drittel der Fläche wird noch gar nicht benötigt. Durch das modulare System des Reinraums sind wir hier flexibel, was uns sehr wichtig war“, erklärt Ralf Ketterer, Segmentleiter bei Aesculap.
LED Signalisierung in Personen- und Materialschleusen

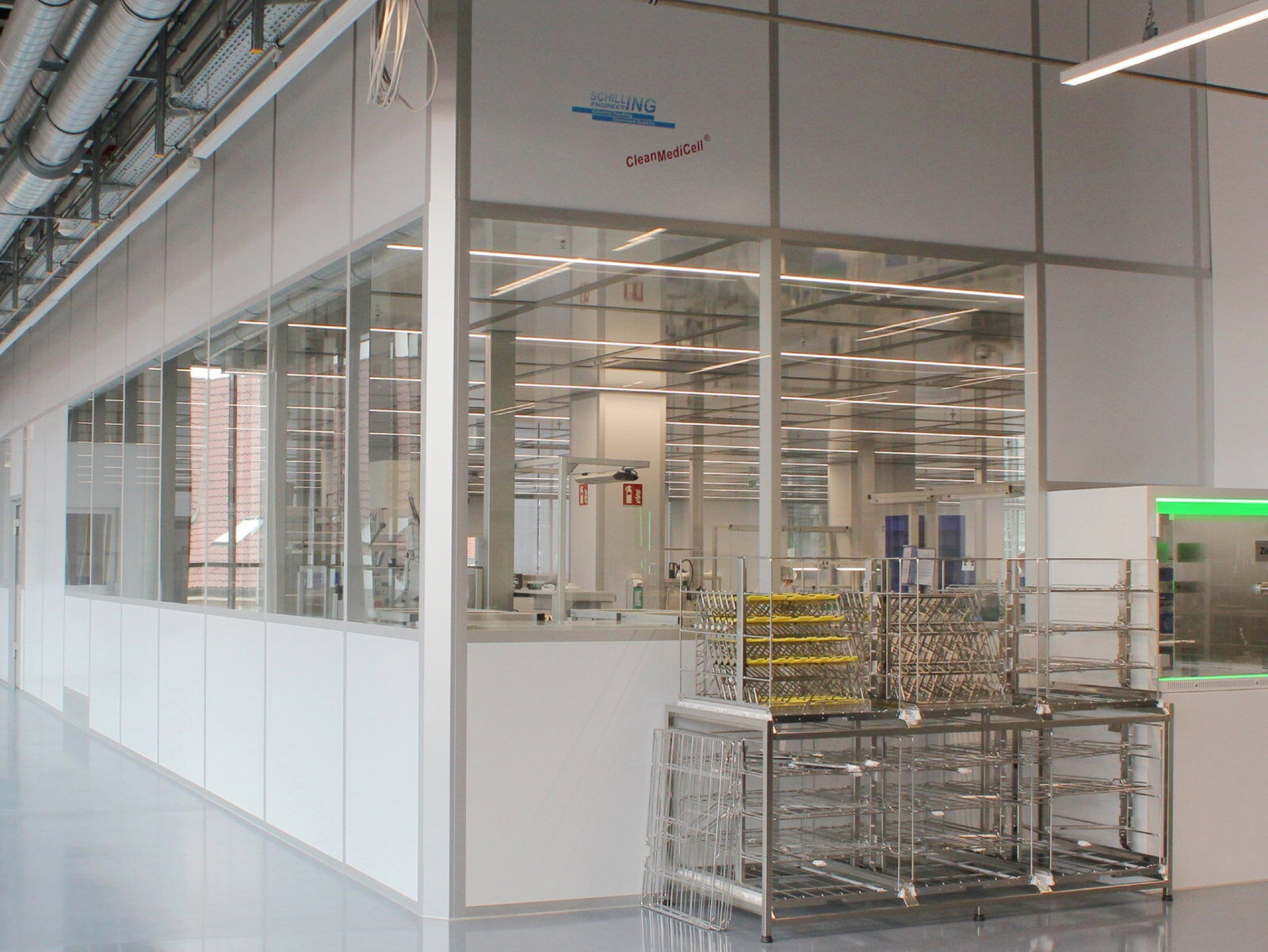

Bei einem Reinraum dieser Größe ist auch die Ein- und Ausschleusung von Personal und Material von entscheidender Bedeutung. Die nach Geschlechtern getrennten Personenschleusen nehmen 165 Quadratmeter Platz in Anspruch. Verschiedene Materialschleusen, deren Größe sogar für den Fall des Transports von neuen Maschinen und kompletten Anlagen konzipiert wurden, sorgen gleichzeitig für die sichere Einbringung des Materials. Die Ausbringung der fertiggestellten Teile erfolgt dann über ein Förderband mit automatischen Hubtüren, das zu einem Senkrechtförderschacht führt. Ein Stock tiefer erfolgt die Endverpackung dann schon außerhalb des Reinraums. Die Materialschleusen und Eingangstüren des hellen Reinraums haben eine Besonderheit. Schon von weitem sieht man die grüne LED-Beleuchtung, die signalisiert, dass das System störungsfrei in Betrieb ist und eine Tür geöffnet werden kann. Muss die Schleuse nach Betreten erst gespült werden, leuchtet der Raum blau, ist eine Tür geöffnet, stellt sich die intelligente Beleuchtung auf Rot.
Die Reinraumanlage bei Aesculap ist bis dato das größte Projekt für Schilling Engineering. Zunächst mit dem Engineering beauftragt, konnten die Servicetechniker des Familienbetriebs, nach Auftragsvergabe, genau nach Plan eingeteilt werden und den Bau ohne Verzögerungen durchführen. Die großen Profilteile mussten per Lastenkran über die Fenster in den dritten Stock eingebracht werden. Nach einigen Monaten intensiver Installationsarbeiten wurde der Reinraum mit der Endqualifizierung betriebsbereit übergeben.
