Komplexe Verpackungslinie integriert fünf Einzelmaschinen

Ampullen etikettieren und verpacken

Auch für ungewöhnliche Anforderungen, die keine Standardmaschinen abdecken können, hat Uhlmann die richtige Lösung. Unter Leitung von Projektmanagerin Janina Triska entwickelte ein Technikteam eine komplexe Verpackungslinie für Blow-Fill-Seal-Ampullen, wobei fünf Einzelmaschinen von drei Herstellern in eine Linie integriert werden sollten.

Container for the scroll indicator

(Will be hidden in the published article)

Exakte, beidseitige Etikettierung der Ampullen mit variablen Daten bei einer Leistung von bis zu 140 Ampullen pro Minute.

Gemeinsam mit dem Sales Manager Christian Rotter, entschied die Projektmanagerin, bereits in der Angebotsphase in das Projekt einzusteigen. Aber der erste war zugleich der letzte persönliche Termin, denn kurz danach begann der erste Lockdown und das Team arbeitete remote weiter. Eine enge Abstimmung war notwendig, denn die Linie hatte es in sich. Der Auftrag lautete, Blow-Fill-Seal-Ampullen beidseitig zu etikettieren und zu verpacken:

1

Von der kontinuierlich produzierenden Blow-Fill-Seal-Anlage liefen die Ampullen in einen großen Speicher und danach wurde die Dichtigkeit geprüft.
​

2

Über ein Förderband sollten die Ampullen dann als Fünferstreifen zum Etikettierer gelangen und dort beidseitig etikettiert werden. Zwei Drucker galt es zu integrieren, davon würde einer die Labels mit dem Verfallsdatum inline bedrucken.

3

Danach war der Anschluss einer Schlauchbeutelmaschine geplant. Das Verfallsdatum sollte zusätzlich mit einem Lasermarkiersystem auf die Schlauchbeutel aufgebracht werden

4

Auf einem Zwischenband sollten die Beutel zum Uhlmann-Kartonierer C 2155 transportiert und in fünf verschiedenen Packungsgrößen in Faltschachteln verpackt werden.

5

Am Ende waren eine Waage sowie ein Casepacker für die Verpackung in Versandkartons vorgesehen.

Zwei der Herausforderungen beim Verpacken der Ampullen: eine exakte Etikettierung auf beiden Seiten (oben) und instabile Schlauchbeutel-Stapel in Faltschachteln (unten).

Herausforderungen und Lösungen

    1

    Integration in eine Linie

    Damit alles optimal zusammenspielt, hatte der Kunde nicht nur das Projektmanagement an Uhlmann übergeben, sondern auch die Schnittstellenanbindung. Bei jeder Maschine wurde die Schnittstelle zur Vor- und Nachgeschalteten Maschine detailliert geklärt.


    2

    Präzise Etikettierung auf beiden Seiten

    Die zweite Herausforderung wartete im Etikettierprozess auf das Team: Die Blow-Fill-Seal-Ampullen sollten beidseitig etikettiert werden, wobei der Kunde besonderen Wert auf die exakte Positionierung der Labels legte. Der Fünferstreifen aus Kunststoffampullen war jedoch flexibel, was das Drehen und Etikettieren erschwerte.

    Hier arbeitete das Team mit Erfahrungen aus früheren Projekten, dem 3D-Model und Tests an der Maschine um die optimale Lösung zu entwickeln. Die Etiketten werden einseitig aufgebracht, über ein Kamerasystem kontrolliert und gegebenenfalls ausgeschleust. Über eine eigens entwickelte Führung werden die Ampullen um 180 Grad gedreht, ausgerichtet und auf der zweiten Seite etikettiert. Eine weitere Kamera stellt sicher, dass nur ein­wandfreie Produkte zum Folgeprozess gelangen. Am Ende setzt ein Roboter die Ampullen auf das Transportband der Schlauchbeutelmaschine über.

    Die Aufgabe: fünf Einzelmaschinen von drei Herstellern in eine Linie zu integrieren

    ​

    3

    Sichere Einbindung eines Lasers

    In der Schlauchbeutelmaschine galt es, einen Laser für die Markierung des Schlauchbeutels mit dem Ver­fallsdatum einzubinden. Das war technisch keine Herausforderung – aber organisatorisch. Das Projektteam bezog die Laserbeauftragten bei Uhlmann mit ein und entwickelte Maßnahmen, um sowohl für die Montage und die Tests als auch für die spätere Nutzung maximale Sicherheit zu erreichen.

    ​

    4

    Kartonierung von zwei instabilen Stapeln

    Ein Stapel aus Schlauchbeuteln kommt schnell ins Rutschen – das musste auch das Uhlmann-Team feststellen, als es den Kartonierer konfigurierte. Insgesamt plante der Kunde fünf Packungsgrößen – von zwei Packungen pro Faltschachtel bis zu zwei Stapel à sechs Packungen. „Wir sind mit einer detaillierten Risikoanalyse gestartet und haben verschiedene Lösungen konzipiert, die wir anschließend digital simuliert haben. Bereits seit 2015 arbeiten wir mit der Technik eines digitalen Zwillings. Dabei entwickeln wir die komplette Linie am PC und testen sie in Form einer Computersimulation. Dabei verbinden wir durch die „Hardware in the Loop“ Methode die Mechanik der Maschine mit der Steuerungstechnik. So sind wir sicher, dass alles funktioniert, noch bevor die erste Bodenplatte in der Mon­tagehalle steht“, erklärt Janina Triska.

    Auf diese Weise konnte das Team einen Gegenhalter entwickeln, welcher die Stapel sowohl vor als auch während des Einschiebens in die Faltschachtel stabil hält. Und das war auch notwendig, denn bei den größeren Einheiten wurde zuerst ein Stapel gebildet und geparkt. War der zweite Stapel fertig, wurden beide nacheinander in die Faltschachtel eingeschoben. Für diesen Prozess war ein getakteter Kartonierer erforderlich, mit einer Besonderheit: die Packgutkette musste doppelt so schnell laufen wie die Faltschachtelkette. Dank der guten Zusammenarbeit von Konstruktion, Technik und Programmierung konnte das Team einen stabilen, sicheren Prozess gewährleisten.

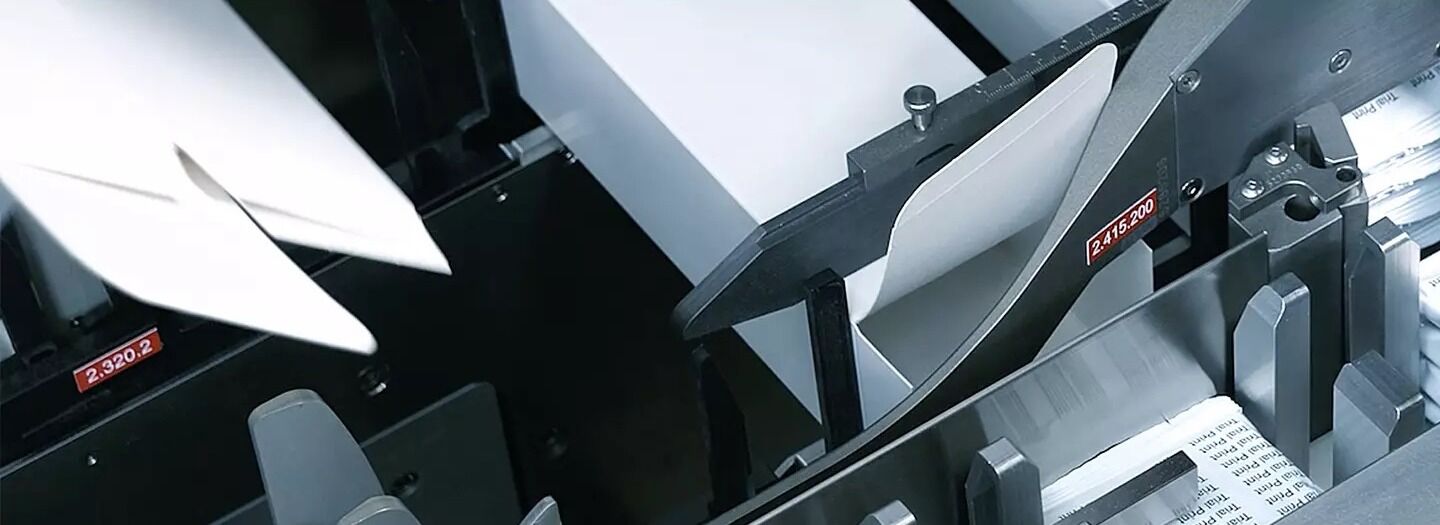

Für die Kartonierung der instabilen Stapel in zwei Schritten entwickelte das Technikteam einen Gegenhalter, der einen sicheren Einschub ermöglicht.

​"Bereits seit 2015 arbeiten wir mit der Technik eines digitalen Zwillings. Dabei entwickeln wir die komplette Linie am PC und testen sie in Form einer Computersimulation. So sind wir sicher, dass alles funktioniert, noch bevor die erste Bodenplatte in der Montagehalle steht."

Janina Triska, Projektmanagerin für Pharma-Packaging-Linien, Uhlmann Pac-Systeme

Das Ergebnis

Mit täglichen Online-Meetings, engen Abstimmungsschleifen und einer hervorragenden Zusammenarbeit untereinander, aber auch mit den Kunden und Zulieferern, konnte die Linie fertiggestellt und ein Factory Acceptance Test remote durchgeführt werden. Mittlerweile ist die Linie ausgeliefert. Die erste Testproduktion lief einwandfrei. „Es lief alles reibungslos. Der Kunde war sehr zufrieden mit der Linie, dem Projektmanagement und der guten Zusammenarbeit – und wir als Projektteam auch. Alle waren stolz ein exzellentes Ergebnis erreicht zu haben“, so Janina Triska.
