REINRAUM
Nahezu partikelfrei nach ISO Klasse 2
Reinraumtaugliche Energieführung für
SCARA-Roboter
igus bringt die Clean SCARA Cable Solution auf den Markt. Die neue Energieführung für SCARA-Roboter in Reinräumen besteht aus tribologisch optimierten Hochleistungskunststoffen und arbeitet selbst bei High-Speed-Anwendungen nahezu partikelfrei nach ISO Klasse 2. Zudem punktet das System im Vergleich zu klassischen Wellschläuchen mit hoher Stabilität und Bedienerfreundlichkeit.
Im Film `Deep Impact´ schlägt ein Komet auf der Erde ein und sorgt für weltweite Zerstörung. Ein Worst-Case-Szenario, von dem auch die Elektronikproduktion ein Liedchen singen kann. Allerdings in anderen Dimensionen. Denn hier sind winzige, mit dem Auge nicht sichtbare Partikel die Kometen, die Elektronikbauteile, Halbleiter und Displays ruinieren. Entsprechend wichtig ist es, dass Maschinen und Anlagen möglichst reibungsarm sind und die Umgebungsluft nicht kontaminieren. Gar nicht so leicht, besonders nicht bei sogenannten SCARA-Robotern, die einem menschlichen Arm ähneln und sich schnell über vier Achsen bewegen – mit Zyklenzeiten von weit unter einer Sekunde. Hier besteht immer die Gefahr, dass sich bei High-Speed-Anwendungen Partikel von Wellschläuchen und Rohren lösen. Aus diesem Grund hat igus das 2020 entwickelte Energieführungssystem SCARA Cable Solution um eine Variante für Reinräume erweitert.
„Die Führung von Leitungen und Schläuchen am SCARA-Roboter im Reinraum ist tatsächlich eine Wissenschaft für sich. Schnelle Bewegungen sind purer Stress für das Material, wodurch Abrieb und damit unliebsame Partikel freigesetzt werden.“
Matthias Meyer, Leiter Geschäftsbereich triflex und Robotics, igus

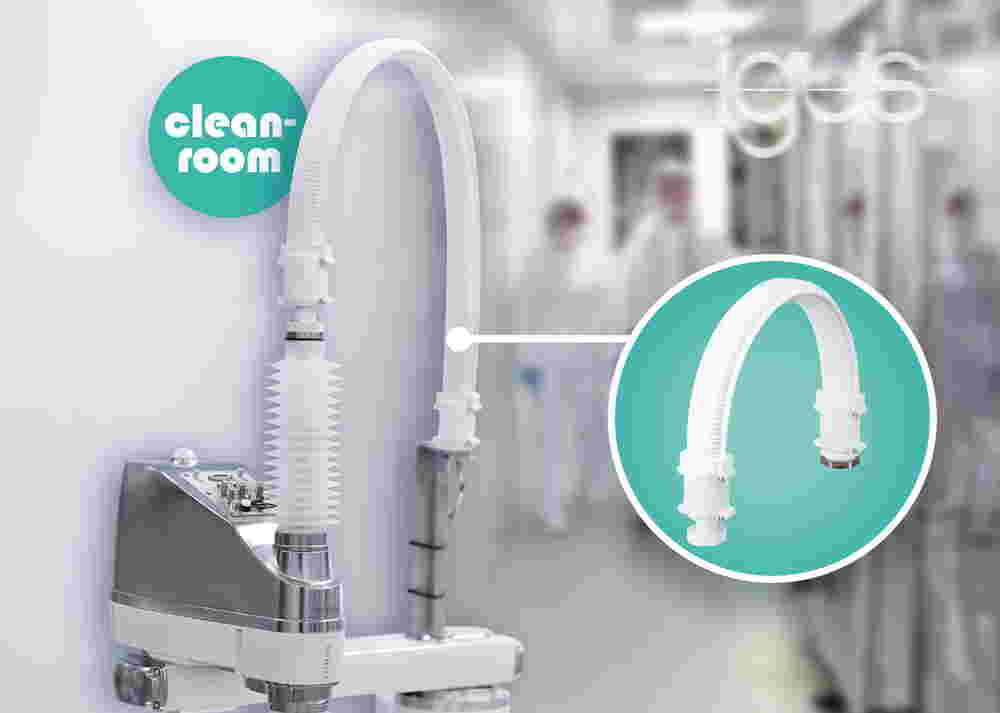

Herzstück der Reinraum-Energieführung ist die e-skin soft, eine modular aufgebaute Energiekette, die Leitungen und Schläuche in einem Bogen vom vertikalen Arm des Roboters zum Endeffektor führt. Ihre flexible Ober- und Unterschale lassen sich zu einem geschlossenen, staub- und wasserdichten Rohr zusammenfügen. So ist gewährleistet, dass Partikel der Leitungen und Schläuche nicht aus dem Inneren in die Umgebungsluft gelangen – selbst bei wilden Bewegungen. „Um dabei den Stress auf die Leitungen zu reduzieren und ihre Langlebigkeit zu erhöhen, haben wir an Festpunkt und Mitnehmer der Energieführung die Anbindungen drehend gelagert“, erklärt Meyer. „Das ist der besondere Clou der Energieführung. Gleichzeitig sind die Drehlagerungen so konstruiert, dass sie selbst bei dynamischen Bewegungen nahezu partikelfrei sind.“ Und auch die e-kette selbst sei besonders abriebfest – dank tribologisch optimiertem Hochleistungskunststoff. Das bestätigt auch die ISO Zertifizierung durch Experten des Fraunhofer-Instituts. Die Clean SCARA Cable Solution hat ISO Klasse 2 erreicht. Das bedeutet, dass die Energieführung so abriebfest ist, dass sich im laufenden Betrieb in einem Kubikmeter Luft höchstens 100 Partikel bis zu einer Größe von 0,1 Mikrometer finden. Zum Vergleich: Ein durchschnittliches Blatt Papier ist 80 Mikrometer dick, also 800-fach dicker.
igus bietet mit der neuen Energieführung eine Alternative zu klassischen Wellschläuchen, die neben der Reinraumtauglichkeit zwei weitere Vorteile bietet. Erstens: Dünne, beim SCARA hauptsächlich eingesetzte Wellschläuche besitzen kaum Eigensteifigkeit und können dadurch schnell abknicken. Die fehlende Lagerung, die Torsion abfängt, sorgt zusätzlich dafür, dass die Wellschläuche schnell reißen. „Anders als Wellschläuche stützt sich die Clean SCARA Cable Solution selbst und besitzt eine einzigartige Drehlagerung. Damit ist sie ideal für kurze freitragende Längen und hochdynamische Anwendungen geeignet“, so Meyer. „Besonders bei seitlicher Krafteinwirkung ist die ovale Geometrie der Kette von Vorteil, da sie zusätzliche Stabilität bietet.“ Der zweite Vorteil im Vergleich zum Wellschlauch: Dank des Zipper-Prinzips lässt sich die Clean SCARA Cable Solution so leicht öffnen wie ein Reißverschluss. Entsprechend schnell können Anwender Leitungen und Schläuche einlegen. Für zusätzlichen Schutz sorgt eine optionale Innenaufteilung, die bei Wellschläuchen ebenfalls nicht möglich ist. „Auf Wunsch kann der Kunde die neue Energiekette für Reinräume direkt anschlussfertig mit chainflex Leitungen als komplettes System erhalten.“ Hier stehen über 900 hochflexible Leitungen mit IPA Klasse 1 zur Verfügung.
