Prozessanschluss für zwei Messbereiche

Ein Prozessanschluss für zwei Messbereiche

Diese maßgeschneiderte Lösung wurde für eine individuelle Kundenanforderung aus der Pharma-industrie entwickelt, eine Füllstandmessung in einem Behälter. Die Anwendung erfordert eine sehr hohe Messgenauigkeit, und das bei deutlich variierenden Drücken und einer großen Temperaturspanne an nur einer Messstelle.

Als Lösung werden zwei Druckmessumformer mit unterschiedlichen Messbereichen eingesetzt, beide montiert auf einem Druckmittler.   Je nach Zeitpunkt im Prozess und Füllstand im Behälter, kann dieses System von einem höheren Messbereich bis 4 bar zu einem kleineren Messbereich bis 400 mbar wechseln, und das bei jeweils höchsten Messgenauigkeiten. Der kleinere Messbereich ist zudem überlastsicher und der Sensor gegen die höheren Drücke unempfindlich. Um die hohe Messgenauigkeit bei Temperaturschwankungen zu erreichen, wurde der Druckmittler zusätzlich mit unserer patentierten LTC-Membran konstruiert. Die LTC-Membran (LTC = Low Temperature Coefficient) gleicht temperaturbedingte Volumenausdehnungen der Füllflüssigkeit mit einer speziell geformten Edelstahlmembran aus und erhöht die Messgenauigkeit um bis zu 70 Prozent.

Schnellkupplung

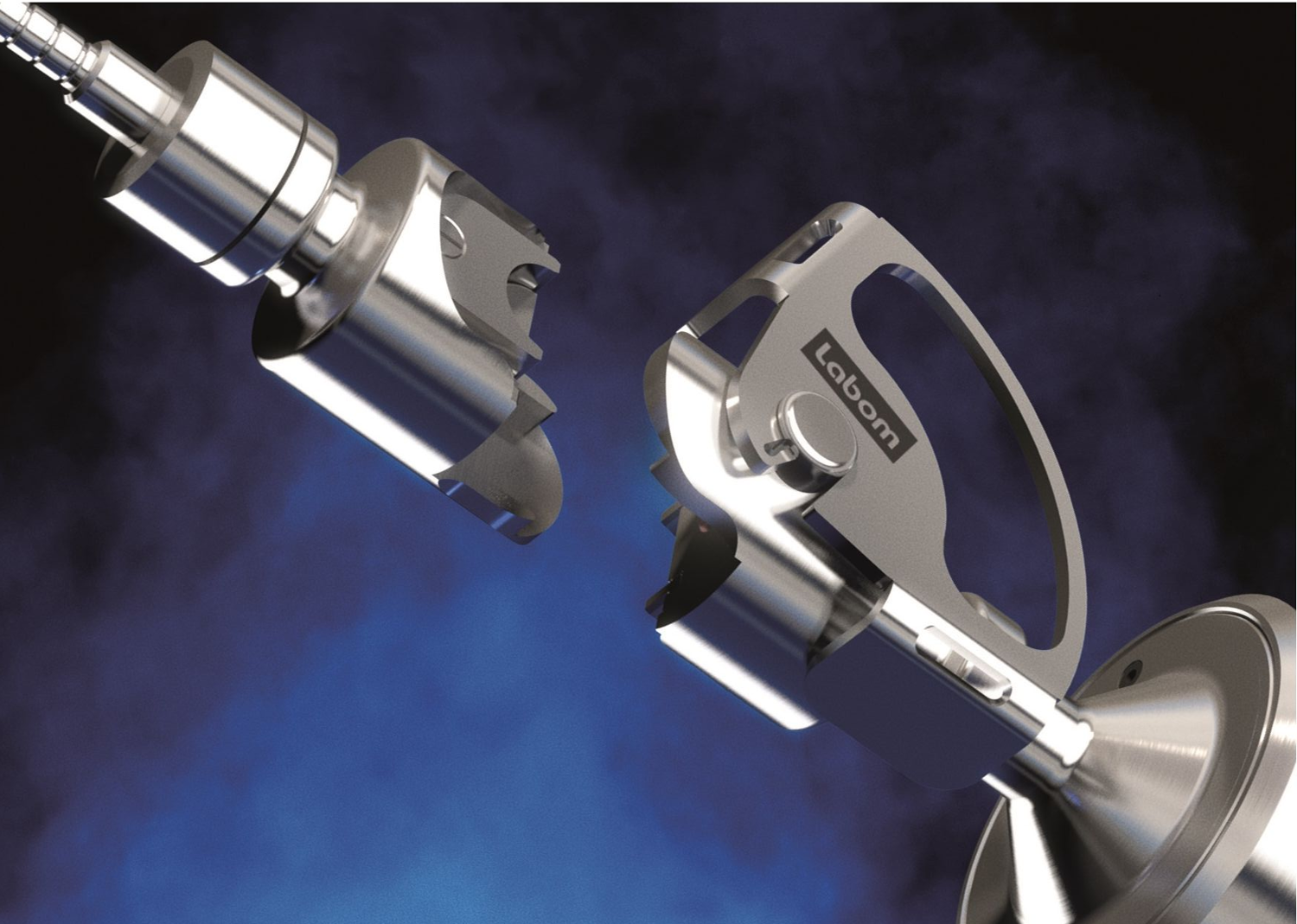

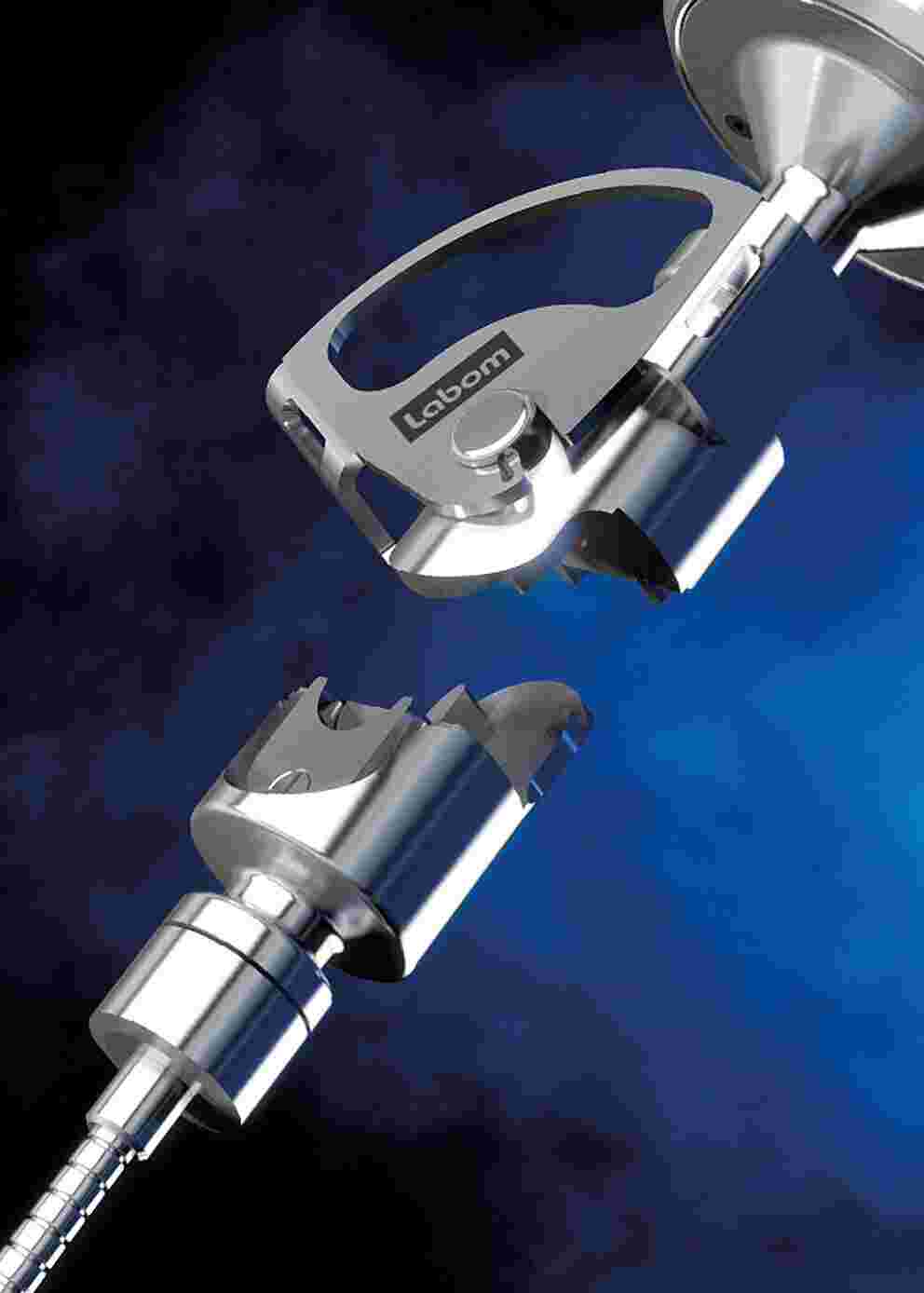

Die REconnect Schnellkupplung ermöglicht sicheres Trennen & Verbinden von Druckmittlersystemen. Beim Austauschen oder Kalibrieren von Messgeräten müssen in der Regel Messgerät und Prozessanschluss ausgebaut werden. Damit wird der Prozess unterbrochen und, das häufig größere Problem, er wird geöffnet.   Dies ist oft ein kompliziertes, zeit- und kostenaufwändiges Verfahren, insbesondere bei hygienischen Prozessen und Prozessen mit toxischen oder empfindlichen Stoffen wie in der Pharmaindustrie, oder bei besonders komplexen Anlagen – wie etwa in der Chemie.
