Regelabsperrklappe für anspruchsvolle Pharma-Anwendungen

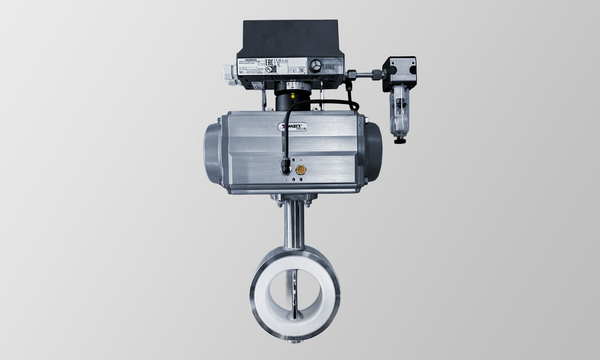

Mit einer neuen Prozessabsperrklappe erweitert Warex Valve sein Portfolio hochwertiger Industriearmaturen für anspruchsvolle Anwendungen. Die Absperr- und Regelklappe Typ CST DN100 wurde speziell für die Prozessluftführung in pharmazeutischen Anlagen entwickelt und kombiniert hygienisches Design mit präziser Regeltechnik und hoher Betriebssicherheit. Für ein aktuelles Projekt wurden bereits 7 Einheiten erfolgreich gefertigt und ausgeliefert.

Ein wesentliches Differenzierungsmerkmal der Armatur ist das vollständig aus Edelstahl gefertigte Gehäuse aus Werkstoff 1.4404. Während Absperrklappen im Standard häufig aus Gussmaterialien bestehen, wurde hier auf Kundenwusch auf ein hochkorrosionsbeständiges Edelstahlgehäuse eingesetzt. Gerade in sensiblen Branchen wie der Pharmaindustrie, in denen Reinheit, Reinigbarkeit und Materialbeständigkeit entscheidend sind, stellt diese Bauweise einen klaren Vorteil dar.

Die Konstruktion der Armatur folgt konsequent hygienischen Designprinzipien. Polierte Edelstahloberflächen sowie eine strömungsgünstige und totraumarme Ausführung minimieren Anhaftungen und erleichtern Reinigungsprozesse. Eine integrierte Wellenverlängerung sorgt zudem für eine thermische und konstruktive Entkopplung zwischen Prozess und Antrieb. Dies schützt die Antriebskomponenten und ermöglicht eine Isolierung der Armatur / Rohrleitungskomponenten.

Für maximale Betriebssicherheit ist die Regelklappe mit einem federschließenden pneumatischen Antrieb ausgestattet. Im Falle eines Energieausfalls fährt die Armatur automatisch in eine definierte Sicherheitsstellung. Diese Fail-Safe-Funktion ist insbesondere in kritischen Prozessumgebungen unverzichtbar.

Präzise Regelung mit integrierter Siemens-Technologie - Die Positionierung erfolgt über einen aufgebauten Stellungsregler des Typen Siemens SIPART PS2.

Dieser ermöglicht:

• Exakte Positionierung
• Hohe Regelgüte
• Inklusive Stellungsrückmeldung 4–20 mA
• Nahtlose Integration in bestehende Leitsysteme



Ergänzt wird die Einheit durch eine direkt aufgebaute Filtereinheit mit einer Feinheit von 5 my, die eine konstant hohe Qualität der Instrumentenluft sicherstellt und somit die Regelgüte sowie die Lebensdauer der Komponenten erhöht. Eine integrierte mechanische Stellungsanzeige ermöglicht zudem eine schnelle visuelle Kontrolle der Klappenposition auch direkt vor Ort.

Ein weiterer zentraler Baustein ist die eingesetzte weiße PTFE-Dichtung, FDA-konform nach 21CFR177.1550, als auch konform nach EC 1935/2004 & EU 2011.

Sie bietet:

• Hohe chemische Beständigkeit
• Minimale Anhaftung
• Eignung für hygienisch sensible Anwendungen



Mit der Regelabsperrklappe Typ CST DN100 liefert die Warex Valve eine durchdachte, technisch ausgereifte Lösung für anspruchsvolle Anwendungen in der Pharmaindustrie – von der Werkstoffauswahl bis zur Automatisierung.
