In Edelstahl gekapselter Strömungssensor

Strömungssensoren-Hersteller Schmidt Technology präsentiert den Strömungssensor SS 20.715 LED, eine robuste Lösung für die kontinuierliche Überwachung der laminaren Luftströmung in Reinräumen und reinen Anwendungen. Durch vollständig in Edelstahl gekapselte Sensorelemente besticht er durch Beständigkeit gegenüber aggressiven Medien und Verschmutzungen und bietet zudem Schutz bei der Grobreinigung pharmazeutischer Anlagen.

Überwachen der Strömung in Reinräumen und reinen Bereichen

Eine richtungsdefinierte Luftführung in Reinräumen schützt Produkte vor Verunreinigungen und störende Partikel werden sicher abgeführt. Hierzu wird in Reinräumen mit hohen Reinheitsklassen eine gleichmäßige Luftströmung von der Decke zum Boden aufrechterhalten („gerichtete, turbulenzarme Verdrängungsströmung“; Überwachungsbereich von wN = 0,36 bis 0,54 m/s). Die Messung erfolgt reinraumseitig nach endständigen Filtern. Da in Stillstandszeiten die Luftumwälzung gedrosselt wird, ist hochpräzises Messen der Luftgeschwindigkeit ab 0,1 m/s notwendig.

Messen der Zuluftströmung

Die Luftgeschwindigkeit wird laut Norm EN ISO 14644-3 in etwa 150 bis 300 Millimeter Abstand unterhalb der Frontfläche des Filters gemessen. Zum einfachen Einbau in Decken- und Wandsysteme bietet der thermische Strömungssensor SS 20.715 LED ein reinraumtaugliches Schnell-Montagesystem. Der Sensor ist äußerst kompakt, da die komplette Elektronik im Fühlerrohr eingebaut ist und somit keine Turbulenzen in der turbulenzarmen Verdrängungsströmung erzeugt werden.

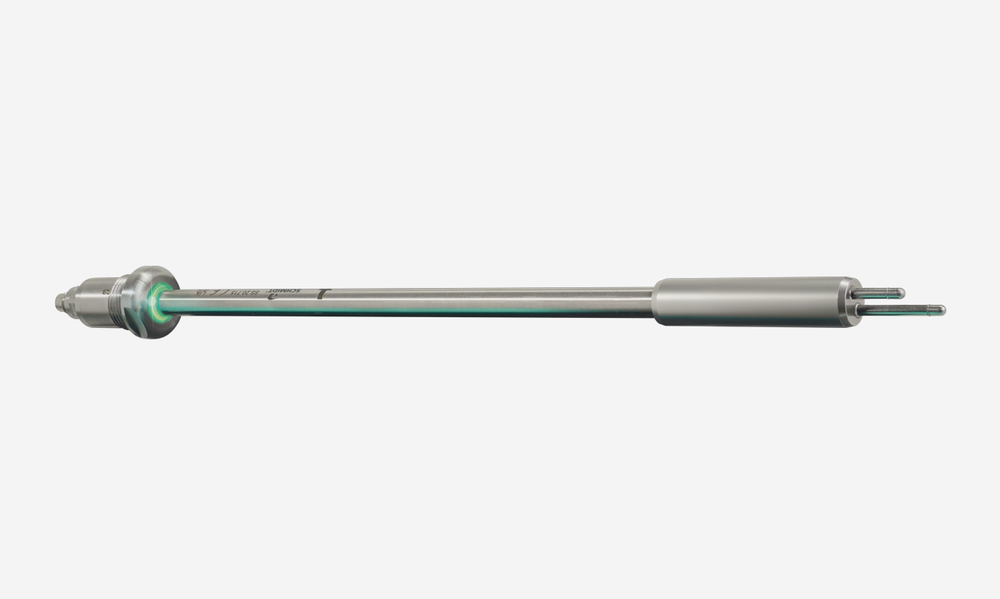

Für den Einbau in verschiedene Anwendungen stehen 3 Standard-Varianten zur Auswahl. So kann der Laminar-Flow-Sensor in gerader Ausführung mit 300 Millimeter Fühlerlänge an der Wand oder in abgewinkelter Form unter der Decke des Reinraums oder der Abfüllanlage montiert werden. Die Abgewinkelte Bauform kann mit den Abmessungen 270 x 300 oder 150 x 300 Millimeter konfiguriert werden (wobei die erste Maßangabe den Abstand zur Decke definiert; zzuzüglich Montagesystem).

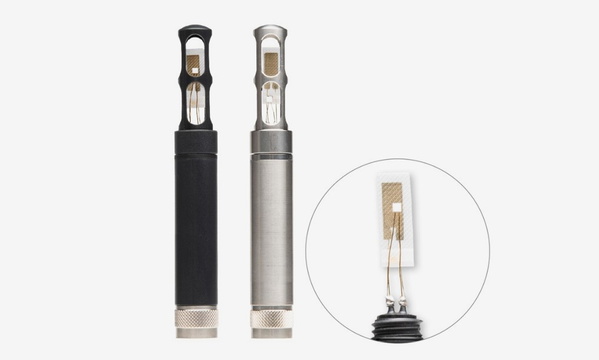

Der thermische Strömungssensor SS 20.715 LED ist die robuste Lösung für extrem herausfordernde Reinraumeinsätze. Produktwechsel in pharmazeutischen Abfüllanlagen oder schlichtweg interne Anforderungen zwingen Betreiber von Reinräumen und Anlagen in reinen Bereichen dazu, diese regelmäßig zu reinigen. Kommen dabei aggressive Medien zum Einsatz oder muss aufgrund erheblicher oder sehr hartnäckiger Verschmutzung intensiver gereinigt werden, ist der Laminar-Flow-Strömungssensor SS 20.715 LED mit Doppelstiftsensorkopf aus Edelstahl die Wahl Nr. 1. Der Doppelstift-Sensor wurde exakt auf die zuvor genannten Bedürfnisse ausgelegt und eignet sich durch die vollständig in Edelstahl gekapselten Sensorelemente bestens für anspruchsvolle Anwendungen. Der SS 20.715 LED erfasst neben der Strömungsgeschwindigkeit wN auch die Mediumstemperatur TM von -20 bis +70 Grad Celsius. Dabei bleibt es dem Anwender überlassen, ob die beiden linearen Analogausgänge genutzt werden oder der Sensor über Modbus betrieben wird.

Durch das reinraumtaugliche Schnell-Montagesystem kann der SS 20.715 LED ohne zusätzlichen Aufwand gegen einen bestehenden Sensor ausgetauscht und gewohnt einfach installiert werden. Der Sensor arbeitet ohne bewegliche Teile und aufgrund des Messprinzips spielen Drift oder Alterung keine Rolle. Durch die komplett in Edelstahl gekapselten Sensorelemente reduziert sich die Wartung des Sensors auf ein absolutes Minimum. Sollte dennoch eine Reinigung erforderlich sein, so lässt sich diese sehr einfach und auf vielfältige Weise durchführen.

Der spezielle Doppelstift-Sensorkopf erfasst Strömungsgeschwindigkeiten von 0,1 m/s bis zu 10 m/s in drei wählbaren Messbereichen (1 / 2,5 / 10 m/s). Um präzise Messergebnisse in diesem Geschwindigkeitsbereich zu erhalten, wird jeder Sensor in einem hochwertigen Windkanal individuell abgeglichen und kalibriert. Somit eignen sich die Strömungssensoren für die Erreichung hoher Energie-Effizienz-Ziele, welche sich aus der Norm DIN EN ISO 14644-16 ergeben. Auf Wunsch kann der Sensor auch mit einer DAkkS-akkreditierten Kalibrierung ausgeliefert werden.

Highlights des Schmidt Strömungssensor SS 20.715 LED

• Für Laminar-Flow-Anwendungen mit aggressiven Bestandteilen oder intensiven Reinigungsprozessen
• Komplett in Edelstahl gekapselte Sensorelemente ermöglichen eine äußerst einfache Reinigung
• Sehr robuste und extrem kompakte Bauform (Elektronik integriert in das Fühlerrohr)
• 3 Fühlerlängenvarianten:
  • gerade Bauform: 300 Millimeter
  • gewinkelte Bauform: 150 beziehungsweise 270 x 300 Millimeter
• Messbereiche 0 … 1 / 2,5 / 10 m/s
• Temperatur-Messbereich von -20 bis +70 Grad Celsius
• Lineare Analogausgänge zur Messwertausgabe
• Modbus-Ausgang
• Parametrierbar über separates PC-Programmier-Kit
• Integrierte Sensorselbstüberwachung mit Fehlersignalisierung
• Betriebszustandsanzeige und Seriennummer des Sensors im eingebauten Zustand am Sensor  sichtbar
• Spezialversion für die Laminar-Flow-Überwachung in Reinräumen mit Schnell-Montagetechnik zum einfachen Einbau in Reinraum-Decken- und Reinraum-Wandsysteme
• DAkkS-akkreditierte Kalibrierung (optional)
