REINRAUM




 Leichteres Handling auch in kritischen Umgebungen

Hydraulische Bremszylinder zur Geschwindigkeitsregulierung

Für höchsten Schutz von Mensch und Material kommen bei der aktiven Luftkeimsammlung in hochsensiblen Reinraumbereichen spezielle Probenehmer zum Einsatz.Das auf Laborausrüstung spezialisierte britische Unternehmen Pinpoint Scientific setzt für einfache und weitestgehend kontaktfreie Handhabung der Konstruktion hydraulische Bremszylinder von ACE Stoßdämpfer ein.

Die mikrobiologische Umweltüberwachung ist über die ISO-Richtlinie 18593 geregelt. Ein führendes Unternehmen für eine Reihe von Spezialprodukten im Bereich der Labortechnik ist Pinpoint Scientific aus Bridgend in Wales, Großbritannien. Die Produktpalette umfasst unter anderem Lösungen zur Luftüberwachung, zur kontinuierlichen Überwachung lebensfähiger Partikel und Überwachungslösungen für Isolatoren. Zur qualitativen Probenahme für das Laborpersonal gehört dabei auch ein hoher Bedienkomfort und effektiver Kontaminationsschutz. Die mikrobiellen Luftprobenehmer der ImpactAir-Reihe von Pinpoint Scientific können auch unter diesem Aspekt als Beispiel einer bis ins kleinste Detail durchdachten Lösung angesehen werden.

Sie wurden für die kontinuierliche Überwachung in forschungstechnischen und industriellen Laborbereichen entwickelt, in denen prozessbegleitende Probenahme lebensfähiger Partikel von entscheidender Bedeutung ist. Die Arbeit vollzieht sich dabei, indem Luft mit hoher Geschwindigkeit durch einen sehr schmalen Einlassschlitz angesaugt wird, woraufhin Partikel, einschließlich Mikroben in der Luft, auf eine angelegte Kulturoberfläche in einer Petrischale auftreffen und daran haften. Die Petrischale wird langsam unter dem Einlass gedreht, um sicherzustellen, dass die Luft immer auf einen frischen Bereich der Kultur aufprallt. Dies verringert die Wahrscheinlichkeit eines Doppelaufpralls drastisch.

Wyn Gordge, einer der Vertriebsingenieure von ACE in Großbritannien, schildert die Ausgangslage: „Mit unserem Distributor, dem Unternehmen Applied Automation, haben wir schon oft erfolgreich zusammengearbeitet, sodass eine Belieferung auch in diesem Fall auf Kundenseite schnell zum gewünschten Ergebnis führte.“ Als ausschlaggebenden Punkt zur Verwendung hydraulischer Bremszylinder beschreibt er den Kundenwunsch nach einem Öffnungsvorgang der Probenehmerhaube ohne nennenswerten Kraftaufwand. Ohne diese Anforderung hätten sich prinzipiell auch die per Ventil exakt der gewünschten Öffnungs- und Schließgeschwindigkeit anpassbaren Industriegasfedern aus Edelstahl von ACE als Maschinenelemente angeboten. Weil aber im Gegensatz zu den optisch sehr ähnlichen Industriegasfedern die hydraulischen Bremszylinder des Typs HB15-50 lediglich angetippt werden müssen, um den Öffnungsvorgang der Haube auszulösen, fiel die Wahl auf diese Komponenten, die ACE im Bereich der Geschwindigkeitsregulierung bereit hält. Ein weiteres Plus bei dieser Applikation ist die Eigenschaft, dass diese Bremszylinder einen sanften Schließvorgang mit zusätzlicher Dämpfung ermöglichen.

​ACE als Expertenmarke der Stabilus-Gruppe und Applied Automation als erfahrener Distributor von Komponenten für die Labortechnik konnten eine weitere Stärke ausspielen. Da die ImpactAir-Sampler meist in kritischen Laborumgebungen und Reinräumen eingesetzt werden, kam laut Pflichtenheft von Pinpoint Scientific die Verwendung von Maschinenöl als Dämpfungsmedium im Korpus des Bremszylinders nicht in Frage. Aufgrund dieser Anforderung und wegen der empfindlichen Einsatzgebiete wählte ACE ein spezielles Pflanzenöl mit ganz ähnlicher Viskosität und Lebensdauer. Die Konstrukteure von Pinpoint Scientific steuerten dann im Zuge des Produktdesigns noch Edelstahlhülsen zur Ummantelung der hydraulischen Bremszylinder bei, deren Außenkörper serienmäßig aus beschichtetem Stahl gefertigt sind. Diese Maßnahme dient einerseits der Erfüllung der hohen Hygieneanforderungen an den Betrieb in Reinräumen, andererseits passt das Edelstahlmaterial der Hülsen perfekt zum Gesamtdesign der ImpactAir-140.

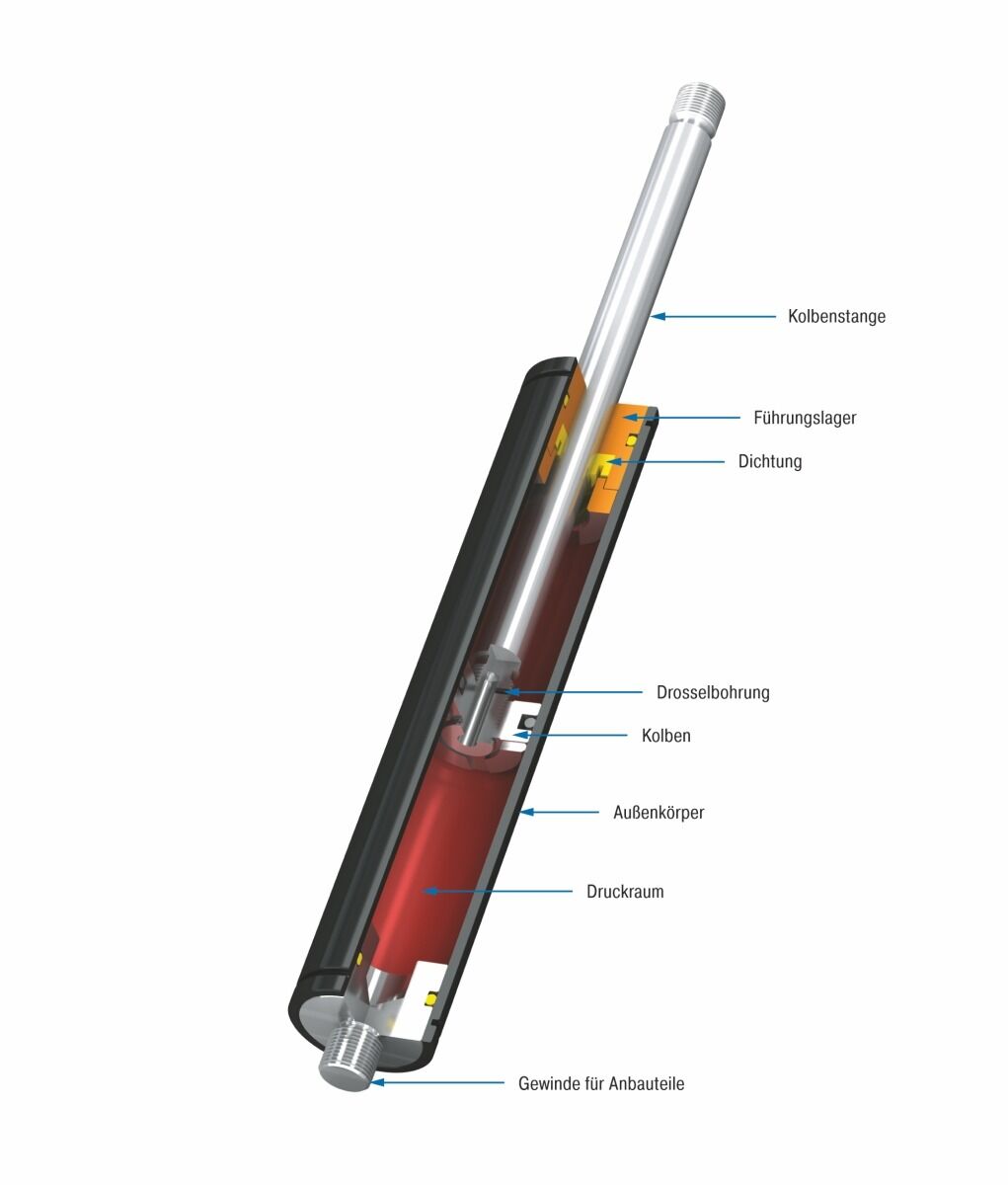

Die verwendeten Maschinenelemente von ACE sind durch ihre stufenlose Einstellbarkeit der Druck- beziehungsweise Zugkraft zwischen 20 und 800 Newton in idealer Weise geeignet, um die Haube zu öffnen und wie gewünscht in einem Öffnungswinkel von 60 Grad zu halten. Das Verstellen der beidseitig oder einseitig wirkenden hydraulischen Bremszylinder erfolgt einfach über das Einstellsegment am Kolben. Aufgrund ihrer hohen Qualität und langen Standzeiten ist den Wünschen von Endkunden im Laborbereich hinsichtlich der Häufigkeit der Öffnungs- und Schließvorgänge kaum ein Limit gesetzt, wie Pinpoint Scientific erklärt. Ansonsten finden diese Maschinenelemente zur präzisen Regulierung von Geschwindigkeiten vor allem Anwendung in unterschiedlichsten Automotive- oder Industriekonstruktionen, aber auch in der Elektronik-, Möbel- und Freizeitindustrie.
